OSPF协议详解5：实验 - 计时器、度量值与其他高级配置
编辑
2025-10-08
网工之路
00

目录

4. 计时器相关配置
4.1 Hello和Dead间隔
4.2 Fast Hello和BFD对比
4.3 等待，重传和传输延迟时间
4.4 LSA相关的计时器
4.4.1 SPF计算节流时间
4.4.2 LSA相关计时器
5. AD/Metric相关配置
5.1 更改默认的参考带宽
5.2 更改接口的Cost值
5.3 其他Cost设置方式
5.4 更改默认AD值
5.5 最大度量值
6. 其他
6.1 前缀抑制
6.2 被动接口
6.3 非连续区域和虚链路
6.4 认证


本文深入探讨OSPF计时器（Hello/Dead间隔、SPF节流、LSA计时器）、度量值（参考带宽、接口Cost、最大度量值）及高级配置（前缀抑制、被动接口、虚链路、认证）。旨在优化网络性能、收敛速度和安全性，通过灵活配置提升OSPF路由效率和稳定性,并通过配置示例和show命令输出进行了验证。

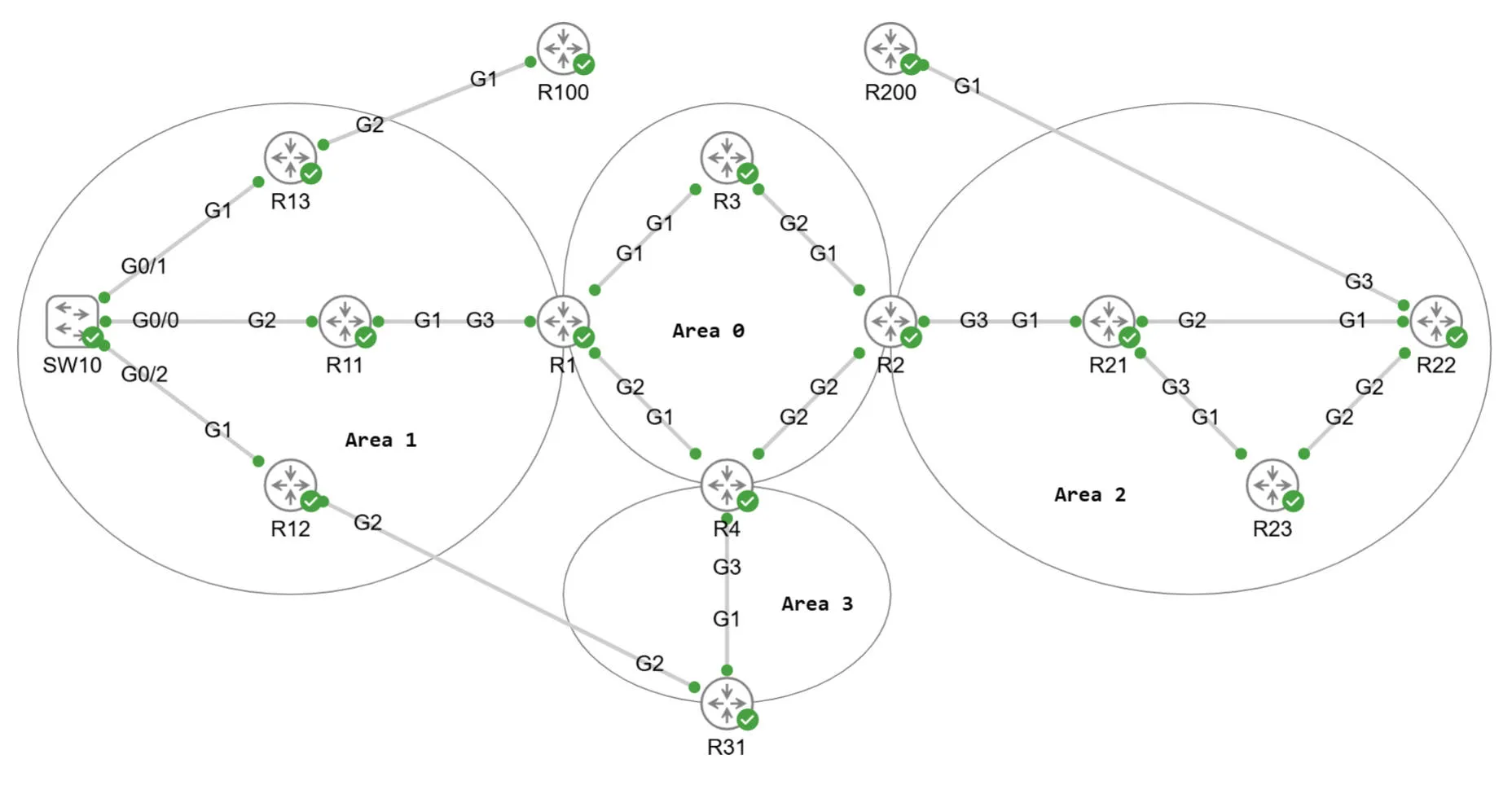

4. 计时器相关配置

4.1 Hello和Dead间隔

链路两端的接口的Hello和Dead间隔必须一致，否则邻居起不来。除了默认的值外，还可以单独设置Hello间隔，最小值为1秒，Dead间隔一般为Hello间隔的4倍。这样可以提高网络收敛的速度，但是也会增加CPU的负荷。

还有有一种方式，就是配置Fast Hello Packets，方法是配置Dead间隔为1秒，然后设置Dead间隔是Hello间隔的几倍。这样就能把Hello间隔设置在秒级以下了。不过，一般是不建议更改默认的Hello和Dead间隔。

bash
# 单独修改Hello和Dead间隔
R1(config-if)#ip ospf hello-interval 1
R1(config-if)#ip ospf dead-interval 4

R1#show ip ospf interface GigabitEthernet1 | in Timer
  Timer intervals configured, Hello 1, Dead 4, Wait 4, Retransmit 5

# 可以看出最多可以设置到20倍，也就是Hello间隔为50毫秒。
R1(config-if)#ip ospf dead-interval minimal hello-multiplier ?
  <3-20>  Number of Hellos sent within 1 second

4.2 Fast Hello和BFD对比

常规的做法使用BFD来检测链路的状态，联动来来建立和移除OSPF邻居。如果链路反复翻动，频繁地更新SLA，导致LSA序列号快速增长。这时候，通常会在接口下使能接口抑制（Dampening），通过惩罚反复翻动的接口，来使网络变得更加稳定。

虽然Fast Hello也能达到相同的目的，但是选择BFD的原因是：

  • BFD是独立于协议的，意味着它可以同时检测多种路由协议的转发路径。但是，独立的则意味着需要单独进行配置，全局启用，用于接口，再关联具体的路由协议。
  • Fast Hello的配置不太灵活，BFD可以直接指定BFD的Hello间隔和Dead间隔，可以到毫秒级。
  • OSPF的Hello包包括的字段很多，50毫秒级的Fast Hello比较耗费CPU资源。而BFD的Hello包就小了许多，状态机也比较简单。

4.3 等待，重传和传输延迟时间

从下面的show输出，可以看出，除了Hello和Dead以外，还有Wait和Retransmit。

bash
R1#show ip ospf interface Gi2 | in Timer
  Timer intervals configured, Hello 10, Dead 40, Wait 40, Retransmit 5

# 手工设置重传时间
R1(config-if)#ip ospf retransmit-interval ?
  <1-65535>  Seconds

# 手工设置传输延迟
R1(config-if)#ip ospf transmit-delay ?
  <1-65535>  Seconds

这个Wait的等待时间是用于多路访问网络进行选举DR/BDR前的等待时间。之前有讲过默认是40秒，那是因为以太网默认的Dead间隔是40秒，而这个Wait等待时间永远等于Dead间隔。就像在4.1中的单独设置Hello和Dead间隔的时候，这个Wait等待时间也发生了变化。

当一个路由器发送LSA给邻居的时候，它会期待一个LSAck这么一个确认信息。如果在一段时间内，没有收到这个确认信息，则会重传这个LSA。这个重传时间的默认值是5秒，且不受网络类型的影响。这个时间可以进行单独设置。更改这个计时器时间并不会破坏OSPF的邻居关系。

最后还有一个传输延迟的设置，这个是用于矫正LSA通过慢速的链路的时间来反应LSA真正的老化时间。路由器生成LSA的时候，Age时间是0秒，对端收到的时候Age为1秒，这个1秒是默认值。对于老的WAN链路或是卫星链路，传输SLA的时间会大于1秒。为了矫正这部分时间差，可以手工设置这个delay的秒数。如果链路传输这个SLA需要5秒，希望对端路由器收到这个SLA的时候Age为5，则需要设置这个transmit-delay为5。一般情况下不会设置这个参数。

4.4 LSA相关的计时器

在极少的情况下，会更改下面的计时器的值。

4.4.1 SPF计算节流时间

下面的命令后面有3个参数。

  1. 第一个参数是从收到拓扑变更的事件后到SPF开始计算的延迟时间，默认是50毫秒。如果在这个时间内收到了其他的LSA，可以进行一次SPF计算，包括这个延迟时间内收到的所有的LSA。
  2. 第二个参数是从第一次SPF计算到第二次SPF计算的最小等待时间，默认是200毫秒。类似于物理接口的抑制（Dampening），在这个间隔时间内，如果再次收到一个LSA，则这个时间翻倍，以2的倍数进行增长，直到达到最大的等待时间。
  3. 第三个参数是两次SPF计算的最大等待时间，在到达这个时间后，则等待时间不变。当网络稳定时间超过了最大等待时间，则会恢复到未节流的状态。这点和物理接口的抑制的机制就有差别了，没有半衰期的说法。
bash
R1#show ip ospf
 Initial SPF schedule delay 50 msecs
 Minimum hold time between two consecutive SPFs 200 msecs
 Maximum wait time between two consecutive SPFs 5000 msecs

R1(config-router)#timers throttle spf ?
  <1-600000>  Delay between receiving a change to SPF calculation in
              milliseconds

R1(config-router)#timers throttle spf 50 ?
  <1-600000>  Delay between first and second SPF calculation in milliseconds

R1(config-router)#timers throttle spf 50 200 ?
  <1-600000>  Maximum wait time in milliseconds for SPF calculations

R1(config-router)#timers throttle spf 50 200 5000 ?
  <cr>  <cr>

4.4.2 LSA相关计时器

  • LSA到达计时器： 路由器接受相同LSA的最小间隔。如果在这个间隔内收到了相同的LSA（相同的LSA ID，宣告路由器和序列号），则会忽略这个LSA。如果是新的序列号的LSA，则不受这个计时器限制。
  • LSA组抑制计时器：在计时器未过期前，将自己更新或新产生的LSA放到一个queue里。在计时器过期后，将它们统一发出。
  • LSA泛洪抑制计时器：控制OSPF将LSA从接口发出的速率。防止接口因为快速泛洪LSA而导致链路变慢或拥塞。
  • LSA重传抑制计时器：当接口发送完一个LSA后没有收到确认，这个计时器规定了重传开始的时间。
bash
R1#show ip ospf
 Minimum LSA arrival 100 msecs
 LSA group pacing timer 240 secs
 Interface flood pacing timer 33 msecs
 Retransmission pacing timer 66 msecs

R1(config-router)#timers lsa-arrival ?
  <0-600>  The minimum interval in sec between accepting the same LSA

R1(config-router)#timers lsa arrival ?
  <0-600000>  The minimum interval in milliseconds between accepting the same
              LSA

R22(config-router)#timers pacing lsa-group ?
  <10-1800>  Interval in sec between group of LSA being refreshed or maxaged

R22(config-router)#timers pacing flood ?
  <5-100>  The minimum interval in msec to pace limit flooding on interface

R22(config-router)#timers pacing retransmission ?
  <5-200>  The minimum interval in msec between neighbor retransmissions

5. AD/Metric相关配置

之前说过，OSPF默认按100M接口的带宽设为Cost 1。对于现代网络来说，1G和10G口已经普及了，按默认来说，它们Cost也是1，这样OSPF就无法选出真实的最优路径了。

5.1 更改默认的参考带宽

在默认情况下，可以看到1G的Cost值是1。当将参考带宽改成10G的时候，系统提示要将所有路由器的参考带宽要改成一致的。这样所有路由器计算Cost的公式就是一致的了。再查看1G接口的Cost值就变成10了。

bash
R1#show ip ospf interface Gi1 | in Cost
  Process ID 1, Router ID 1.1.1.1, Network Type BROADCAST, Cost: 1

# 可以看到参考带宽的单位是mbps。
R1(config-router)#auto-cost reference-bandwidth ?
  <1-4294967>  The reference bandwidth in terms of Mbits per second

# 将参考带宽改成10G。
R1(config-router)#auto-cost reference-bandwidth 10000
% OSPF: Reference bandwidth is changed.
        Please ensure reference bandwidth is consistent across all routers.

R1#show ip ospf interface Gi1 | in Cost
  Process ID 1, Router ID 1.1.1.1, Network Type BROADCAST, Cost: 10

5.2 更改接口的Cost值

更改接口的Cost值是单向的，意味着去程和回程的总的Cost值不一致。可以在链路两端都更改Cost值，来保持去程和回城的Cost值一致，不然有可能会出现去程和回程的路径不一致的现象。

bash
# 更改一个接口的Cost值，只能影响它作为出接口路径的总的Cost值。
R1(config-if)#ip ospf cost 888

R1#show ip ospf interface Gi1 | in Cost
  Process ID 1, Router ID 1.1.1.1, Network Type BROADCAST, Cost: 888

5.3 其他Cost设置方式

还有一些应用场景比较低的使用方法。

譬如在NBMA网络里，前面有说需要在OSPF进程下指定邻居的地址。也可以在指定到邻居的Cost。

bash
R1(config-if)#ip ospf network non-broadcast
R1(config-if)#router ospf 1
R1(config-router)# neighbor 172.16.0.2 cost 180

或是在ABR上指定特殊区域的Cost值，用于影响下发到特殊区域的默认路由的Cost值。

bash
# 特殊区域路由器收到的默认路由的Metric值是2。
R31#show ip route
O*IA  0.0.0.0/0 [110/2] via 172.16.3.1, 2d09h, GigabitEthernet1

# 在ABR上设置特殊区域的Cost值，可以看到说明是影响特殊区域的外部路由的Metric
R4(config-router)#area 3 default-cost ?
  <0-16777214>  Stubs advertised external route metric

R4(config-router)#area 3 default-cost 100

# 设置完默认的Cost为100后，默认路由的Metric变成了101。因为从原来的1变成了100，增加了99。
O*IA  0.0.0.0/0 [110/101] via 172.16.3.1, 00:01:21, GigabitEthernet1

5.4 更改默认AD值

OSPF不像EIGRP和BGP，对内部路由和外部路由有不同的AD值。但是可以手工设置域内，域间和外部路由的AD值，取值范围为1-255。

bash
R4(config-router)#distance ospf ?
  external    External type 5 and type 7 routes
  inter-area  Inter-area routes
  intra-area  Intra-area routes

5.5 最大度量值

可以将自己的Router LSA里的Metric变得最大，主要用于设备维护升级或设备重启后延迟参与OSPF路由。

  • 默认不加参数，就是互联链路的Metric变成最大。其余的选项是在此基础上增加类型的支持。
bash
R13(config-router)#max-metric router-lsa ?
  external-lsa  Override external-lsa metric with max-metric value
  include-stub  Set maximum metric for stub links in router-LSAs
  on-startup    Set maximum metric temporarily after reboot
  summary-lsa   Override summary-lsa metric with max-metric value
  <cr>          <cr>

# 正常的Router LSA。
R23#show ip ospf database router 1.1.1.23
  Number of Links: 3

    Link connected to: a Stub Network
     (Link ID) Network/subnet number: 1.1.1.23
     (Link Data) Network Mask: 255.255.255.255
      Number of MTID metrics: 0
       TOS 0 Metrics: 1

    Link connected to: a Transit Network
     (Link ID) Designated Router address: 172.16.2.13
     (Link Data) Router Interface address: 172.16.2.13
      Number of MTID metrics: 0
       TOS 0 Metrics: 1

    Link connected to: a Transit Network
     (Link ID) Designated Router address: 172.16.2.9
     (Link Data) Router Interface address: 172.16.2.10
      Number of MTID metrics: 0
       TOS 0 Metrics: 1

# 设置完max-metric默认值，所有的Transit的链路Metric都变成了65535。
R23(config-router)#max-metric router-lsa

R23#show ip ospf database router 1.1.1.23
  Number of Links: 3

    Link connected to: a Stub Network
     (Link ID) Network/subnet number: 1.1.1.23
     (Link Data) Network Mask: 255.255.255.255
      Number of MTID metrics: 0
       TOS 0 Metrics: 1

    Link connected to: a Transit Network
     (Link ID) Designated Router address: 172.16.2.13
     (Link Data) Router Interface address: 172.16.2.13
      Number of MTID metrics: 0
       TOS 0 Metrics: 65535

    Link connected to: a Transit Network
     (Link ID) Designated Router address: 172.16.2.9
     (Link Data) Router Interface address: 172.16.2.10
      Number of MTID metrics: 0
       TOS 0 Metrics: 65535
  • 加include-stub，就是额外将末节网络的Metric变成最大。
bash
# 再加上include-stub之后，直连的Stub网络的Metric也变成65535了。
R23#show ip ospf database router 1.1.1.23
  Number of Links: 3

    Link connected to: a Stub Network
     (Link ID) Network/subnet number: 1.1.1.23
     (Link Data) Network Mask: 255.255.255.255
      Number of MTID metrics: 0
       TOS 0 Metrics: 65535

    Link connected to: a Transit Network
     (Link ID) Designated Router address: 172.16.2.13
     (Link Data) Router Interface address: 172.16.2.13
      Number of MTID metrics: 0
       TOS 0 Metrics: 65535

    Link connected to: a Transit Network
     (Link ID) Designated Router address: 172.16.2.9
     (Link Data) Router Interface address: 172.16.2.10
      Number of MTID metrics: 0
       TOS 0 Metrics: 65535
  • 加external-lsa，就是额外将外部网络的Metric变成最大，仅限于ASBR。
bash
# 在没加external-lsa的时候，外部路由的Metric还是1，加完之后就变成了16711680。
R13#show ip ospf database external 100.0.0.0 | in Metric
        Metric Type: 2 (Larger than any link state path)
        Metric: 1

R13(config-router)#max-metric router-lsa external-lsa

R13#show ip ospf database external 100.0.0.0 | in Metric
        Metric Type: 2 (Larger than any link state path)
        Metric: 16711680
  • 加summary-lsa，就是额外将3类LSA的Metric变成最大，仅限于ABR。
bash
# 在没加summary-lsa的时候，3类路由的Metric还是2，加完之后就变成了16711680。
R4#show ip ospf database summary 1.1.1.31 | in Metric
        MTID: 0         Metric: 2

R4(config-router)#max-metric router-lsa summary-lsa

R4#show ip ospf database summary 1.1.1.31 | in Metric
        MTID: 0         Metric: 16711680
  • on-startup的参数：上述的参数可以叠加使用，加上on-startup的参数后，会在重启后多少时间内将这个参数前面的参数给Metric最大化。此外加上wait-for-bgp的参数，就是不仅要等待设置的时间还要等待BGP收敛完成，这时一个AND的条件。如果只用wait-for-bgp，也可不用加时间。
bash
R4(config-router)#max-metric router-lsa include-stub summary-lsa on-startup ?
  <5-86400>     Time, in seconds, router-LSAs are originated with max-metric
  wait-for-bgp  Let BGP decide when to originate router-LSA with normal metric

6. 其他

6.1 前缀抑制

通过在OSPF进程下开启prefix-suppression来移除所有的链路路由，只留下末节路由，譬如Loopback地址。

  • 对于多路访问网络，譬如网络类型如广播的，通过将2类LSA里的掩码改成/32位来通知其他路由器不要将此路由添加到路由表，但是依然可以使用这条链路进行SPF的计算。
  • 对于点到点网络，则会将生成的Stub网络移除。则不会将这个链路的网段添加到路由表。
bash
R23(config-router)#prefix-suppression

# 在多网访问网络中，正常携带了这个网络的掩码。当前缀抑制启用后，网络掩码转变为/32位。

R22# show ip ospf database network 172.16.2.5

            OSPF Router with ID (1.1.1.22) (Process ID 1)

                Net Link States (Area 2)

  LS age: 1346
  Options: (No TOS-capability, DC)
  LS Type: Network Links
  Link State ID: 172.16.2.5 (address of Designated Router)
  Advertising Router: 1.1.1.21
  LS Seq Number: 80000091
  Checksum: 0x492
  Length: 32
  Network Mask: /32
        Attached Router: 1.1.1.21
        Attached Router: 1.1.1.22


# 点对点网络正常的1类LSA包括的信息，除了有点到点连到的邻居外，还有链路的/30位的网段。当前缀抑制启用后，这个Stub Network会从1类LSA里移除。

R1#show ip ospf database router 1.1.1.3

  省略
  Number of Links: 4

    Link connected to: another Router (point-to-point)
     (Link ID) Neighboring Router ID: 1.1.1.1
     (Link Data) Router Interface address: 172.16.0.2
      Number of MTID metrics: 0
       TOS 0 Metrics: 1

    Link connected to: a Stub Network
     (Link ID) Network/subnet number: 172.16.0.0
     (Link Data) Network Mask: 255.255.255.252
      Number of MTID metrics: 0
       TOS 0 Metrics: 1

6.2 被动接口

在路由器上可以通过设置被动接口来决定哪些接口不需要参与OSPF建邻居的过程。对于连接到非路由器的接口，譬如终端设备，可以将此接口设置成被动接口。它的好处是：

  • 不会在此接口发送Hello包，防止未经授权的设备和本路由器建立邻居关系。
  • 由于不会在被动接口上收发Hello包，减少了一些协议的开销，减轻了CPU的负担

配置方式分为两种，既可以直接passive掉一些接口，也可以默认passive全部接口，再no passive需要建立邻居的接口，这点和EIGRP的配置很像。

bash
# passive单独的接口
R23(config-router)#passive-interface Gi1

# passive所有，单独no passive特定接口
R23(config-router)#passive-interface default
R23(config-router)#no passive-interface Gi

6.3 非连续区域和虚链路

非连续区域包含三种情况，非连续的Area 0，非连续的其他区域，以及其他区域不直连Area 0。

对于非连续的Area 0中间隔的是其他OSPF区域，或是其他区域通过另一个其他区域连接到Area 0的这两种情况，可以使用虚电路来解决。在两个ABR之间建立虚连接，可以使得Area 0直连，或是其他区域直连Area 0。下面的例子是Area 3通过Area 2连接到Area 0。

bash
R1#show run | s r os
router ospf 1
 router-id 1.1.1.1
 area 1 virtual-link 1.1.1.12

R12#show run | s r os
router ospf 1
 router-id 1.1.1.12
 area 1 virtual-link 1.1.1.1

R12#show ip ospf neighbor

Neighbor ID     Pri   State           Dead Time   Address         Interface
1.1.1.1           0   FULL/  -           -        172.16.1.1      OSPF_VL0

如果连个区域被非OSPF区域隔开，只要2个ASBR之间有IP可达性，可以使用GRE隧道来建立OSPF邻居，进而保持区域的连续性。

而非连续的其他区域则是OSPF允许的存在，譬如两个Area 1分别连接到Area 0。Area 0会负责搜集各个其他区域的3类LSA，并传给其他区域。

6.4 认证

OSPF支持接口下和区域内进行认证。在开始讲OSPF的报头的时候，里面有认证类型和认证信息的字段。

  • 认证类型为0，则认证信息部分不被使用。
  • 认证类型为1，则认证信息部分存储明文密码。
bash
# 接口下启用明文密码。
R31(config-if)#ip ospf authentication
R31(config-if)#ip ospf authentication-key cisco123

# 可以在接口下看到明文密码验证启用了。
R31#show ip ospf interface gigabitEthernet 2 | in auth
  Simple password authentication enabled
  • 认证类型为2，则认证信息部分存储密文的元信息，包括Key ID，认证数据的长度以及序列号。
    • 算法包括MD5和HMAC-SHA。
    • 实际的消息摘要（哈希值）则放在OSPF包的最后，不在报头里。
    • 哈希值的长度取决于算法。
    • MD5的哈希值只取决于内容信息本身。HMAC-SHA引入了预共享密钥。
bash
# 接口下启用密文MD5密码。
R31(config-if)#ip ospf message-digest-key 1 md5
R31(config-if)#ip ospf message-digest-key 1 md5 cisco123

# 可以在接口下看到秘文密码验证启用了。
R31#show ip ospf interface Gi2 | in auth
  Cryptographic authentication enabled

# 对HMAC-SHA算法，需要先配预共享密钥。如果没配置时间，就是永久有效。
R31(config)#key chain ospfkey
R31(config-keychain)#key 1
R31(config-keychain-key)#key-string CiscoOspfKey
R31(config-keychain-key)#cryptographic-algorithm hmac-sha-256
R31(config-keychain-key)#send-lifetime local 00:00:00 Jan 1 2025 00:00:00 Jan 1 2026
R31(config-keychain-key)#accept-lifetime local 00:00:00 Jan 1 2025 00:00:00 Jan 1 2026

R31#show key chain
Key-chain ospfkey:
    key 1 -- text "CiscoOspfKey"
        cryptographic-algorithm: hmac-sha-256
        accept lifetime (00:00:00 UTC Jan 1 2025) - (00:00:00 UTC Jan 1 2026) [valid now]
        send lifetime (00:00:00 UTC Jan 1 2025) - (00:00:00 UTC Jan 1 2026) [valid now]

# 应用到接口。可以看到Key Chain的名称，使用的Key和算法。
R31(config-if)#ip ospf authentication key-chain ospfkey

R31#show ip ospf interface Gi2
  Cryptographic authentication enabled
    Sending SA: Key 1, Algorithm HMAC-SHA-256 - key chain ospfkey

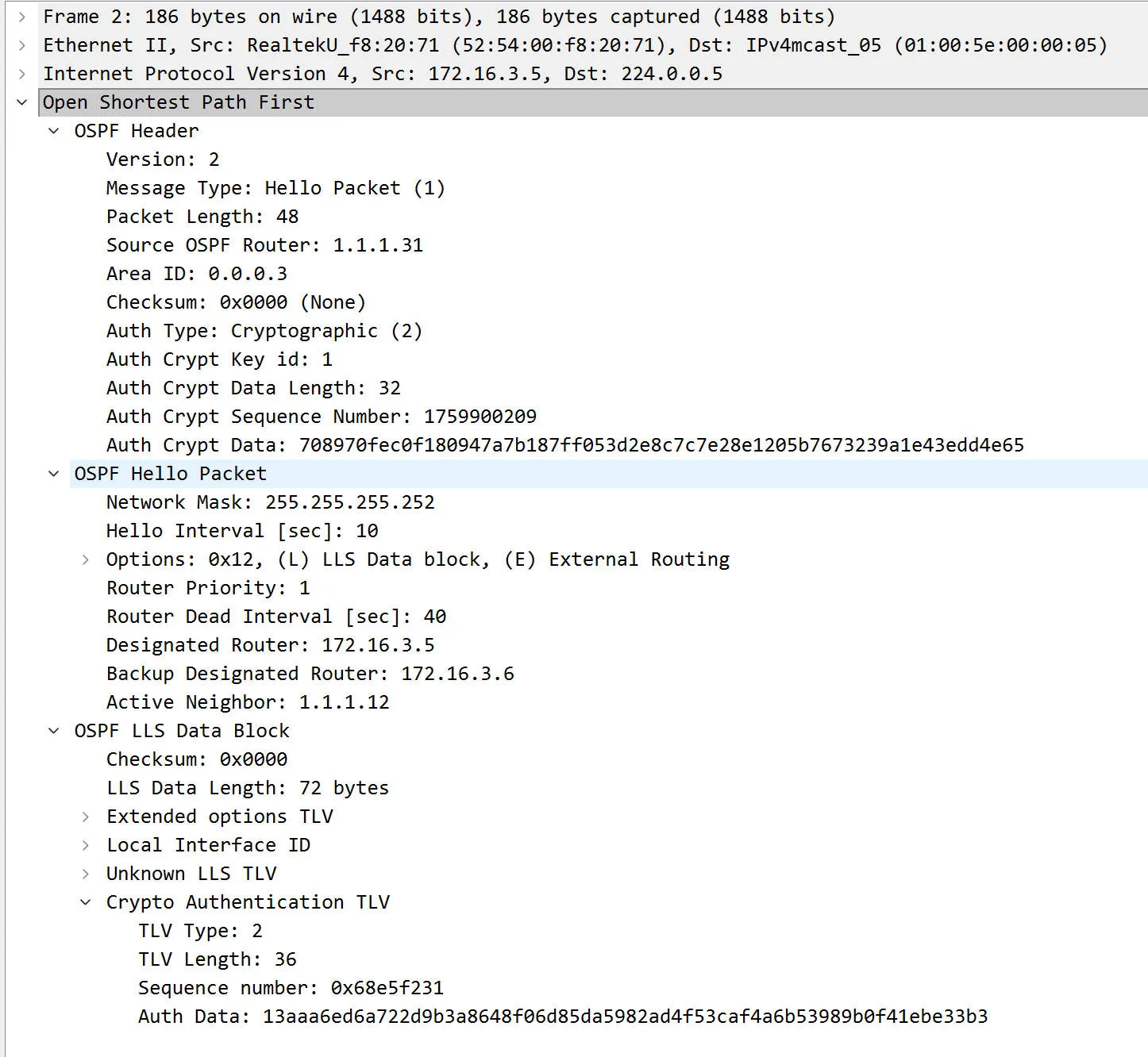

在RFC2328中写到，哈希会被加到OSPF包的末尾。在实际的抓包中发现，Auth Crypt Data也包含在OSPF包的报头中。查看RFC5613，有一个新增的Cryptographic Authentication TLV，这我们抓包的显示就一致了。查看了一下其他的资料，OSPF包报头是验证OSPF包的有效性的，CA-TLV是验证LLS Data Block的。


后记：还有好多特性并没有提及，譬如跟MPLS VPN相关的，跟SR相关的，多区域，NSR，GR等等。在这里就不大而全了。这个系列已经足够覆盖到日常工作中用到的大部分的知识了。

本文作者:潘晓可

本文链接:

版权声明:本博客所有文章除特别声明外，均采用 BY-NC-SA 许可协议。转载请注明出处！
